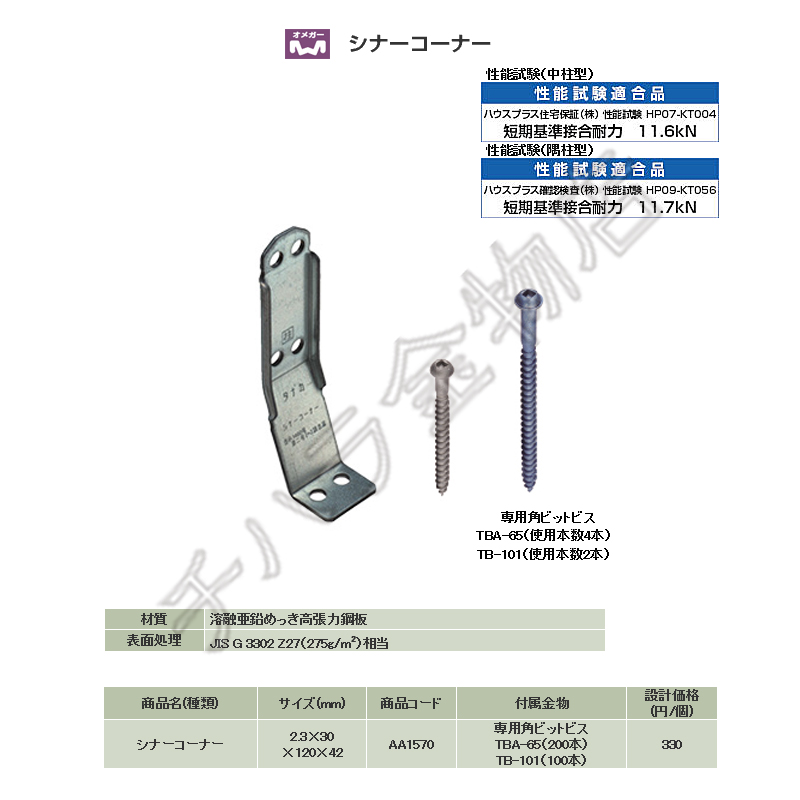

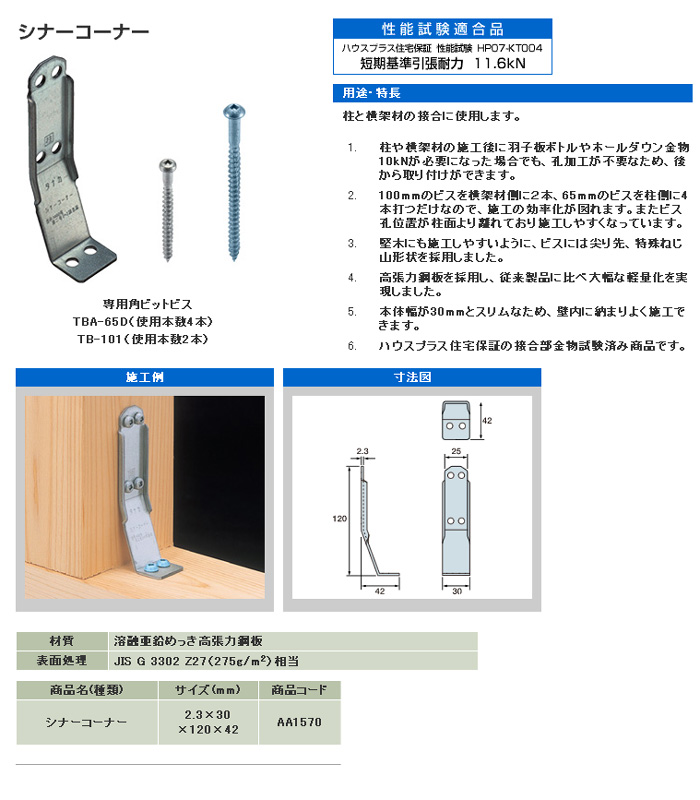

柱接合金物 AA1570
柱と横架材の接合に使用します。
柱や横架材の施工後に羽子板ボトルやホールダウン金物10kNが必要になった場合でも、孔加工が不要なため、後から取り付けができます。
100mmのビスを横架材側に2本、65mmのビスを柱側に4本打つだけなので、施工の効率化が図れます。またビス孔位置が柱面より離れており施工しやすくなっています。
堅木にも施工しやすいように、ビスには尖り先、特殊ねじ山形状を採用しました。
高張力鋼板を採用し、従来製品に比べ大幅な軽量化を実現しました。
本体幅が30mmとスリムなため、壁内に納まりよく施工できます。
ハウスプラス住宅保証(株)の接合部金物試験済み商品です。
・付属品:専用角ビットビス (TBA-65D)×4本/(TB-101)×2本(1個あたり)
・耐力試験(性能試験(中柱型)):短期基準接合耐力11.6kN
・耐力試験(性能試験(隅柱型)):短期基準接合耐力11.7kN
・サイズ(mm):2.3t×35×120×42
・材 質:溶融亜鉛めっき高張力鋼板
・表面処理:JIS G 3302 Z27(275g/m2)相当
